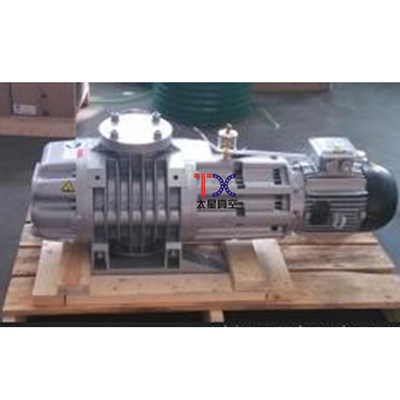

羅茨真空泵
真空原理：
TRP系列羅茨真空泵是利用兩個8字形轉子相互垂直安裝在一對平行軸上，由傳動比為1:1的一對齒輪坐反向同步旋轉，在轉子之間、轉子與泵腔之間保持一定的間隙，進行高速運轉，從而完成吸氣和排氣的過程，達到抽出系統內氣體的目的。
泵腔內轉子處于位置1和2時，進氣口側內體積增加。當轉子進一步旋轉到位置3時，一部分容積從進氣口側被分離出來。在位置4時，這個容積開放到排氣口測流入。當轉子進一步轉動時，氣體通過排氣口排出。轉子每轉動一圈完成兩次以上的過程。
羅茨泵進氣口和排氣口之間的壓差是受到限制的。TRP系列羅茨泵在進排氣口間設置了一旁通閥（2），當今氣口的壓差達到一定值時，旁通閥就自動打開，排氣口處的部分氣體通過旁通閥和反流通道（1）反流到進氣口，這就大大降低了高壓差下羅茨泵和前級泵的運行負荷。同時，因?yàn)榇蜷_的旁通閥具有泄流作用，可確保TRP系列真空泵和前級泵可以同時啟動而不會使羅茨泵和前級泵過載。
由于羅茨泵不能單獨工作，必須與前級泵（如旋片泵、滑閥泵、水環泵等）組成羅茨泵機組使用，若欲獲得更高的真空度，可采用兩臺羅茨泵串聯組成三級羅茨泵機組。
三、真空泵性能：
*轉子與泵腔、轉子與轉子之間無摩擦，不需潤滑
*結構緊湊體積小，可以水平或垂直安裝
*具有良好的動平衡性，運轉平穩，振動小，噪音低
*可抽除可凝性氣體
*啟動快，能在短時間內達到限壓力
*功率小，運轉維護費用低
*羅茨泵帶有旁通閥，起到自動過載保護作用，故運行安全可靠
TRP系列羅茨真空泵是利用兩個8字形轉子相互垂直安裝在一對平行軸上，由傳動比為1:1的一對齒輪坐反向同步旋轉，在轉子之間、轉子與泵腔之間保持一定的間隙，進行高速運轉，從而完成吸氣和排氣的過程，達到抽出系統內氣體的目的。
泵腔內轉子處于位置1和2時，進氣口側內體積增加。當轉子進一步旋轉到位置3時，一部分容積從進氣口側被分離出來。在位置4時，這個容積開放到排氣口測流入。當轉子進一步轉動時，氣體通過排氣口排出。轉子每轉動一圈完成兩次以上的過程。
羅茨泵進氣口和排氣口之間的壓差是受到限制的。TRP系列羅茨泵在進排氣口間設置了一旁通閥（2），當今氣口的壓差達到一定值時，旁通閥就自動打開，排氣口處的部分氣體通過旁通閥和反流通道（1）反流到進氣口，這就大大降低了高壓差下羅茨泵和前級泵的運行負荷。同時，因?yàn)榇蜷_的旁通閥具有泄流作用，可確保TRP系列真空泵和前級泵可以同時啟動而不會使羅茨泵和前級泵過載。
由于羅茨泵不能單獨工作，必須與前級泵（如旋片泵、滑閥泵、水環泵等）組成羅茨泵機組使用，若欲獲得更高的真空度，可采用兩臺羅茨泵串聯組成三級羅茨泵機組。
三、真空泵性能：
*轉子與泵腔、轉子與轉子之間無摩擦，不需潤滑
*結構緊湊體積小，可以水平或垂直安裝
*具有良好的動平衡性，運轉平穩，振動小，噪音低
*可抽除可凝性氣體
*啟動快，能在短時間內達到限壓力
*功率小，運轉維護費用低
*羅茨泵帶有旁通閥，起到自動過載保護作用，故運行安全可靠
